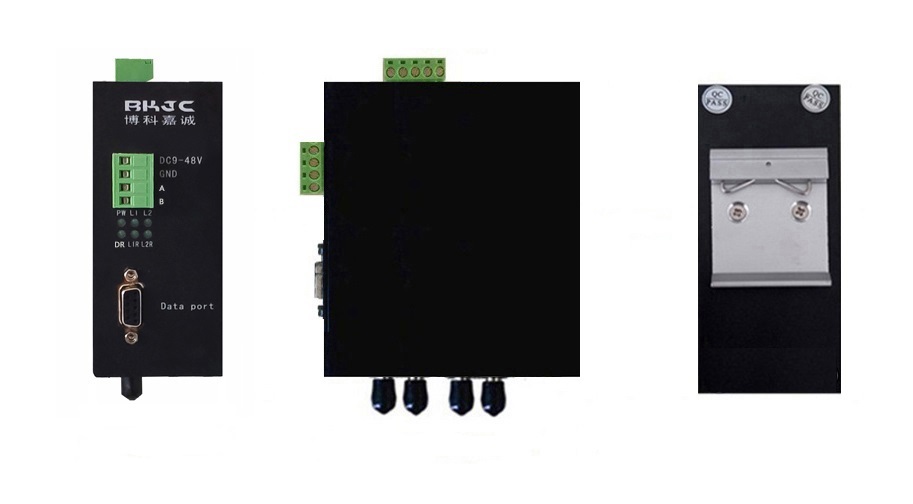

产品介绍：
       WX-DPGH系列产品是一款支链式工业级Profibus-DP光纤模块,速率支持0-8M，波特率自适应。标准PROFIBUS-DP接口，标准35mm导轨安装,DC9-30V宽压供电。PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐的4种物理传输介质之一； 其主要优点是抗电磁干扰能力强（不共地、抗雷击）、长距离传输（多模光纤传输距离2KM、 单模光纤传输距离20KM）和环形拓扑结构实现的冗余传输。 WX-DPGH系列PROFIBUS光纤链路模块，可用于PROFIBUS光纤通信组网，具有总线型、星型结构。
       在功能上可以替代Siemens OLM-G11、G12(6GK1502、6GK1503)，HIRSCHMANN OZD Profi G11、G12系列光纤中继产品。

产品特点：
1、标准PROFIBUS-DP接口
2、通信波特率自适应，9600--8Mbps。
3、光纤默认通信距离可达15KM，可以定制40KM,60KM,80KM,120KM
4、接口采用工业端子和标准Profibus-DP接口，为现场接线提供了方便
5、协议支持：ProfiBus
6、保护：15KV 静电保护，1600W 浪涌保护，具有1A反接保护，自恢复过压过流保护功能
7、采用DC9-30V宽电源输入模式，满足不同工业现场的需求
8、采用标准工业35mm导轨安装方式

光纤接口：
1、 光纤波长：多模：850nm、1310 nm；
2、 单模：1310 nm、1550nm；
3、 传输光纤：多模：50/125、62.5/125、100/140um；
4、 单模：8.3/125、9/125um、10/125um；
5、 传输距离：多模2KM；单模：15KM；
6、 光纤接口类型：ST接口。

其它指标：
1、 电流电源：DC9-30V ；1A；典型值：DC24V

（可选配AC/DC 110V-260V转DC12V 电源适配器）
（可定制AC220V输入或DC220V输入）
2、 外形尺寸：51mm×115mm×88mm；
3、 工作温度：-40-70℃；
4、 相对湿度：≤90%(无冷凝)；
5、 存放温度：﹣40～80℃



                                                                     如上图：点对点式链路应用



                                                                   如上图：支链式链路应用



                                                                    如上图：星型链接应用
