简介

       PY-3601E-S 工业级串口（RS-232/422/485）光纤媒质转换器采用金属外壳，支持工业导轨式安装、壁挂式安装等多种安装方式，同时提供RS-232/422/485接口。可实现RS-232/422/485串行数据通过光纤的远距离传输，可以有效延长串行通信信号的传输距离。该产品克服了传统串行通信的距离短、抗干扰能力差的缺点，同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题，极大的提高了数据通信的可靠性、安全性和保密性。

 产品特点

1 光纤接口SC/ST/FC可选

2 RS485的速率可达1M，支持宽压DC8-30V，

3 串口端物理接口为12孔接线柱形式

4 串口端同时提供RS-232、RS-422和RS-485三种接口，适用范围更广

5 RS-485采用先进的自动流控技术，可自动识别信号流向

6 串口端自适应RS-232、RS-422和RS-485接口，无选择开关，更简单方便

7 同时提供两种形式电源接口，接线柱方式和插座方式，实际使用时接哪个都可以

8 提供电源和信号方向（←和→）三个指示灯，方便用户查看通信状态

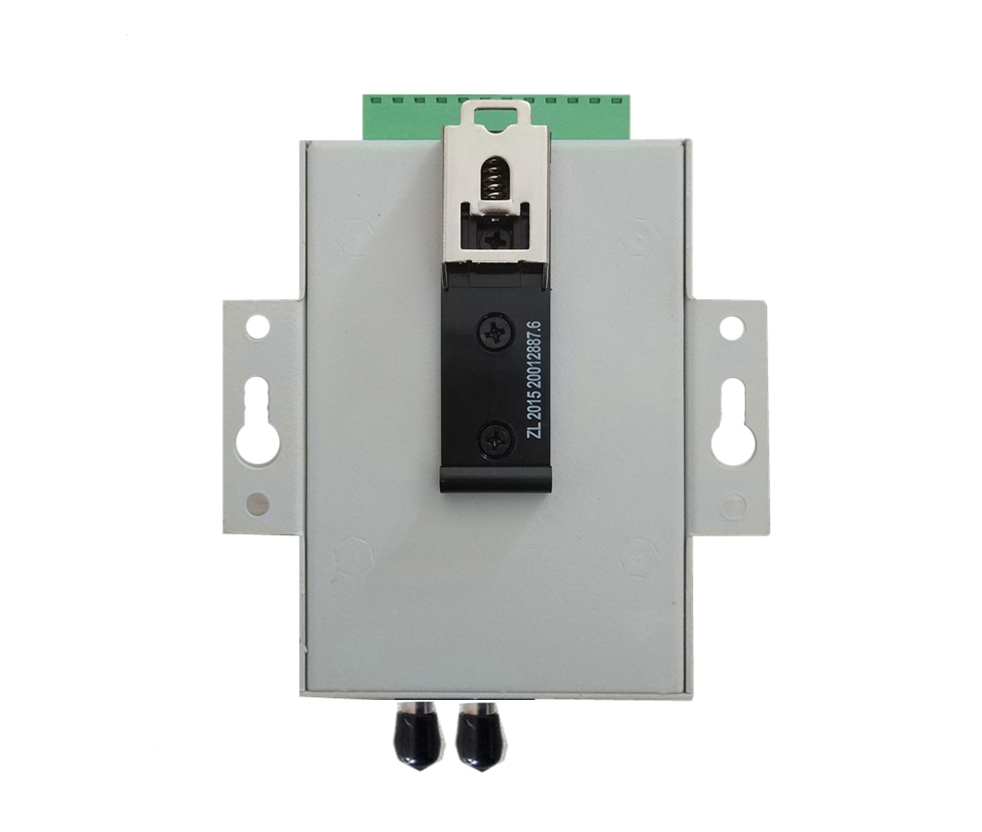

9 外壳为金属铁质外壳，坚固、耐用，既可实现面板安装也可实现工业导轨安装

技术参数

通信电接口： RS-232信号：RD、TD、GND（三线全双工）

RS-422信号：T+、T-、R+、R-（四线全双工）

RS-485信号：D+、D-（两线半双工）

通信速率： 0～128Kbps自适应

流控方式： RS-485端为自动流控

支持点数： 32个节点（标准负载）

通信距离：RS-232: 15m

RS-422/485：0～3Km（速率越高距离越短）

防雷保护： RS-422/485端：防雷保护容量600W/ms

保护开启电压 ：7～8V

静电保护电压 ：15kV

RS-232端 ：静电保护电压15kV

光纤接口： FC/SC/ST可选（默认SC）

波 长： 1310nm 1550nm

适用光纤： 单模光纤或多模光纤

光纤传输距离：单模：20KM、40KM、80KM、120KM（默认20KM）多模：2KM

电源接口： 同时提供接线柱和同心插座两种接口

电源电压： 同时提供两种供电电压VIN和+5V

VIN输入范围为：+8～30V DC

+5V输入范围为：+5V DC

（可选配AC/DC 110-260V转DC12V电源适配器）
功 耗： <0.5W

工作温度： -20℃～75℃
