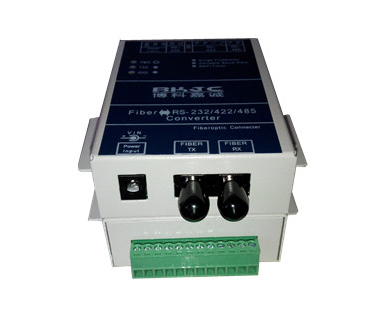

【PY-3501E】工业级RS-232/485/422转光纤-------单模/多模双纤ST光口



产品名称:工业级串口光纤模块

产品品牌:博科嘉诚/BKJC

产品厂家:北京博科嘉诚科技有限公司

产品型号:PY-3501E-S(ST)(单模双纤ST光口)
                  PY-3501E-M(ST)(多模双纤ST光口)

简介
       PY-3501E系列有源(需外部电源)工业级串口(RS-232/422/485)光纤媒质转换器采用金属外壳,支持工业导轨式安装、壁挂式安装等多种安装方式,同时提供RS-232/422/485接口。可实现RS-232/422/485串行数据通过光纤的远距离传输,可以有效延长串行通信信号的传输距离。该产品克服了传统串行通信的距离短、抗干扰能力差的缺点,同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题,极大的提高了数据通信的可靠性、安全性和保密性。

产品特点
1 光纤接口SC/ST/FC可选
2 RS485的速率可达1M,支持宽压DC8-30V,
3 串口端物理接口为12孔接线柱形式
4 串口端同时提供RS-232、RS-422和RS-485三种接口,适用范围更广
5 RS-485采用自动流控技术,可自动识别信号流向
6 串口端自适应RS-232、RS-422和RS-485接口,无选择开关,更简单方便
7 同时提供两种形式电源接口,接线柱方式和插座方式,实际使用时接哪个都可以
8 提供电源和信号方向(←和→)三个指示灯,方便用户查看通信状态
9 外壳为金属铁质外壳,坚固、耐用,既可实现面板安装也可实现工业导轨安装

技术参数
通信电接口: RS-232信号:RD、TD、GND(三线全双工)
RS-422信号:T+、T-、R+、R-(四线全双工)
RS-485信号:D+、D-(两线半双工)
通信速率: 0~128Kbps自适应
流控方式: RS-485端为自动流控
支持点数: 32个节点(标准负载)
串口通信距离:RS-232: 15m
RS-422/485:0~3Km(速率越高距离越短)
防雷保护: RS-422/485端:防雷保护容量600W/ms
保护开启电压:7~8V
静电保护电压:15kV
RS-232端: 静电保护电压:15kV
光纤接口: FC/SC/ST可选(默认SC)
波 长: 1310nm
适用光纤: 单模光纤或多模光纤
光纤传输距离:单模20KM、40KM、80KM、120KM(默认20KM)多模:2KM
电源接口: 同时提供接线柱和同心插座两种接口
电源电压: 同时提供两种供电电压VIN和+5V
VIN输入范围为:+8~30VDC
+5V输入范围为:+5VDC
(可选配AC/DC 110-260V转DC12V电源适配器)
功 耗: <0.5W
工作温度: -20℃~75℃(可定制低温型-40℃~75℃)
湿 度: 0~95%(不冷凝)

点对点式应用图:

多站点配合PY-GMK应用:

关键词:串口光猫, 232光猫, 485光猫, 串口转光纤, 232转光纤, 光转485, 485转光纤, 232光端机, 485光端机, modbus485转光纤, Modbus总线光纤中继器, Modbus总线光纤通讯模块

  •
