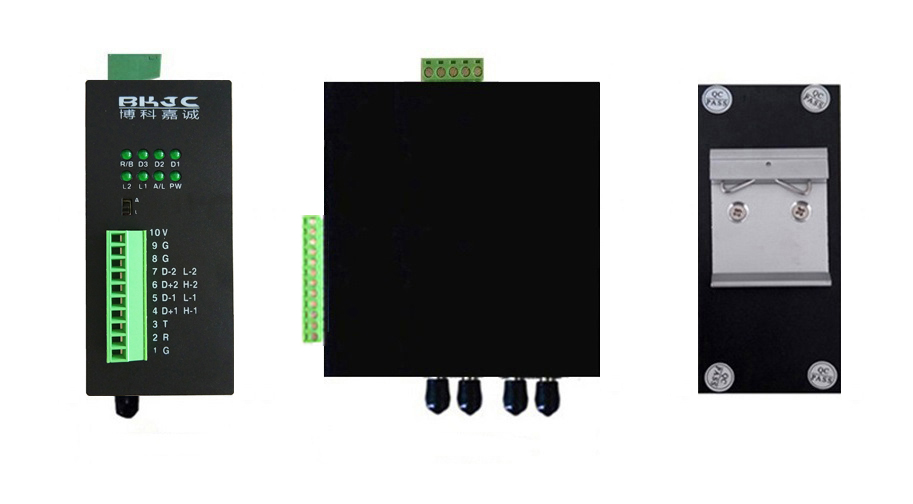

【WX-MODGH】环网型 MODBUS总线数据光端机



产品名称:MODBUS总线数据光端机  (环网冗余型)

产品品牌:博科嘉诚/BKJC

产品厂家:北京博科嘉诚科技有限公司

产品型号:WX-MDGH-M           多模双纤光口,总线环网式
                  WX-MDGH-S            单模双纤光口,总线环网式
                  WX-MDGH-S-A/B     单模单纤光口,总线环网式

简介:
       WX-MODGH系列产品是北京博科嘉诚科技专门为Modbus现场总线远距离数据通讯而设计的工业级光纤通讯中继产品。将电缆通讯转换为光纤通讯,实现了总线断之间的信号光电隔离,解决了总线段之间的电气干扰、电磁干扰、地环干扰和雷电破坏的难题,同时具有总线故障智能切断、总线信号放大、延长传输距离、增加负载节点数以及改变组网拓扑结构的功能。
       WX-MODG系列支持一路modbus电缆数据接口,一路光纤数据接口,适用于点对点式通讯结构;WX-MODGH系列支持一路modbus电缆数据接口,两路光纤数据接口,适用于支链型、星型、环网冗余型拓扑结构。

特点:
1,支持MODBUS总线全部速率,速率自适应,数据全透明传输,纳秒级信号延时
2,光纤多模/单模可选,多模可传输2KM,单模可传输20KM,ST/SC/FC光口可选
3,支持多种光纤网络结构:点对点、星型、链型,并可组合为更复杂的网络拓扑结构
4,保护:15KV 静电保护,1600W 浪涌保护,具有自恢复过压过流保护功能
5,DC7-36V宽电源供电,DC1500V电源隔离,具有1A反接保护功能
6,具有独创的总线故障智能切断功能,光纤链路状态智能监测,电源监测
7,工业级设计,无风扇、低功耗、防磁场、防辐射及抗干扰功能
8,金属外壳,IP30防护等级, 35mm工业卡轨安装方式

技术参数
电接口
接口类型:DB9接口或工业端子
通信速率:0~500kBit/s、速率自适应
具备1600W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过压过流保护功能
终端电阻:本机不带终端电阻,请按需要外接

光纤接口
光口类型:多模、单模可选(1个、2个光纤口可选)
光口连接器:ST、SC、FC可选,标配ST
光纤波长:多模1310 nm,单模1310nm
传输光纤:多模50/125 um、62.5/125um、100/140um,单模8.3/125 um、9/125um、10/125um
传输距离:多模0—2Km,单模0—20Km,20KM以上距离可定制。
光线路误码率:<10-9

电源及保护
工作电压:DC7V-36V供电,典型值DC24V(可选配AC/DC 110V-260V转DC12V 电源适配器)
工作电流:典型值1A@24V
电压保护:反接保护
电流保护:1 A (信号短接保护)

工作环境
操作温度:
工作温度:-40 ~ 85 °C (-40 ~ 185 °F)
操作湿度:5  ~ 95% RH
存放温度: -40 ~ 85 °C (-40 ~ 185 °F)

机械特性:
外形尺寸:110mm×100mm×45mm
外壳:IP30防护等级,加强机壳
安装方式: 35mmDIN导轨安装
净重:900g
  •
