【WX-604】工业级2百兆光4百兆电2路RS485-环网网管型

产品名称:工业以太网交换机(2百兆光+6百兆电+2路RS485)

产品品牌:博科嘉诚/BKJC

产品厂家:北京博科嘉诚科技有限公司

产品型号:WX-604

功能简介
        WX-604系列双环自愈以太网光端机采用光纤技术,结合目前以太网技术、SDH技术,是一款集光通信、以太网接入和串行数据传输于一体的综合通信单元,专门为电力配网自动化、工业自动化、SCADA(数据采集及监控)等工业行业数据通信领域而设计。
        WX-604系列双环自愈以太网光端机可以将多个站点的以太网信号、232/485信号复合到环形光纤链路中传输。
        WX-604系列双环自愈以太网光端机支持对光纤环路的自动检测和倒换,由于采用FPGA快速处理技术,倒换时间小不大于10ms,比其他采用生成树方式快很多倍。WX-604系列支持2个环路光口和4个10M/100M电口及4路232/485串口。可组、环形、链型等各种光纤网络。具有SDH的组网能力。WX-604系列双环自愈以太网光端机的光口速率100Mbit/s,业务接口支持10/100M自适应的以太网。而且内嵌实时串口,可为串口设备终端直接连接中心监控软件提供了实时通道,省去串口服务器,可达到多网合一的目的,能够有效节省网络设备。WX-604系列有自动的数据链路测试和故障复位功能。WX-604系列双环自愈以太网光端机由大规模FPGA和通用芯片组成,FPGA程序自主开发并拥有技术产权。设备尺寸小巧,使用工业级元件生产。支持电源冗余,符合工业级设计要求。

产品特点
环网光口采用FPGA快速收敛技术,优越于stp生成树方式
具有广播风暴抑制功能, 自动对数据包进行过滤和MAC地址记忆;
MAC地址表2k
支持2个环网光纤口,4个10M/100M电口,2路RS485。
支持光纤环路的检测和自愈合,光口冗余故障倒换时间不大于5ms;
光口可组建链形、环形、等光纤网络;
网络链路中最多容纳站点数为254,要求每站地址唯一;
具有光路断、环路断、数据LINK等多种LED指示;
具有232/422/485接口(内嵌4路实时串口)方便串口设备连接
具有自动数据链路测试,实现设备死机等故障自动复位恢复;
MAC接口最高过滤和转发速率64By-148810帧/S
设备支持DC9-30供电并采用工业级标准设计,支持电源冗余;
傻瓜工作方式,不需要任何配置,只需设置一下站地址即可工作。

系统指标
系统指标
WX-604系列
RJ45以太网电口数量
4路10Base-T/100Base-TX
RS232/485/422电口数量(可选)
1-4路,符合232/485/422相关标准。速率300-115.2K 任意设置
光纤环路光口(冗余)
2个100Base-FX-SM/MM 支持冗余。具有保护倒换功能


系统参数
支 持 标 准:IEEE802.3、IEEE 802.3x、IEEE 802.3u 、IEEE802.1p、IEEE 802.1Q
存储转发速率:148810 pps
最大过滤速率:148810 pps
交换方式:存储转发
系统交换带宽:5.6G
MAC地址表:2K
电磁兼容骚扰:EN55022
电磁兼容抗扰:EN50082-2
电口参数
物理接口:RJ-45带屏蔽
RJ-45端口:10Base-T/100Base-TX,支持自动协商功能
接口标准:符合IEEE802.3标准
传输距离:<100 米
光口参数
发光功率: >-13dbm(SM) >-20dbm(MM)
收光灵敏度: <-28dbm(SM) <-35dbm(MM)
波长: 1310nm(SM) 1550nm(SM) 1310 nm(MM)
传输距离:20~80Km(SM) <2Km(MM)
连接器类型: SC/FC
传输速率: 125Mbps
电源参数
输入电压:双路DC5-30V(可选配AC/DC 110V-260V转DC12V 电源适配器)
输入功耗:<2.5W
过流保护:内置
工作环境
工作温度:-35℃~75℃
存储温度:-45℃~85℃
湿 度:10%~95%(无凝露)

业务端口性能指标
(1)  4个10Base-T/100Base-TX 以太网RJ45 端口,每个RJ45 端口都具有自适应功能。能在10/100M间自适应,可自动工作于半双工/全双工模式。自动侦测线序(交叉和直联)传输距离小于100 米。
(2)  2个光环路冗余的100Base-FX 单模或多模光纤接口,每对光纤接口最大的吞吐率为100Mbps,并强制为100M 全双工工作模式总带宽100M。支持光线路冗余保护。倒换时间小于5ms。
(3) 4个232/485/422实时接口,支持速率0-115.2K,自适应
电气特点:符合CCITT V.24协议
(4)双电源接口,宽压输入DC5-30V,支持电源冗余切换,接口工业接线端子

2.3 产品工作原理
环路光口原理

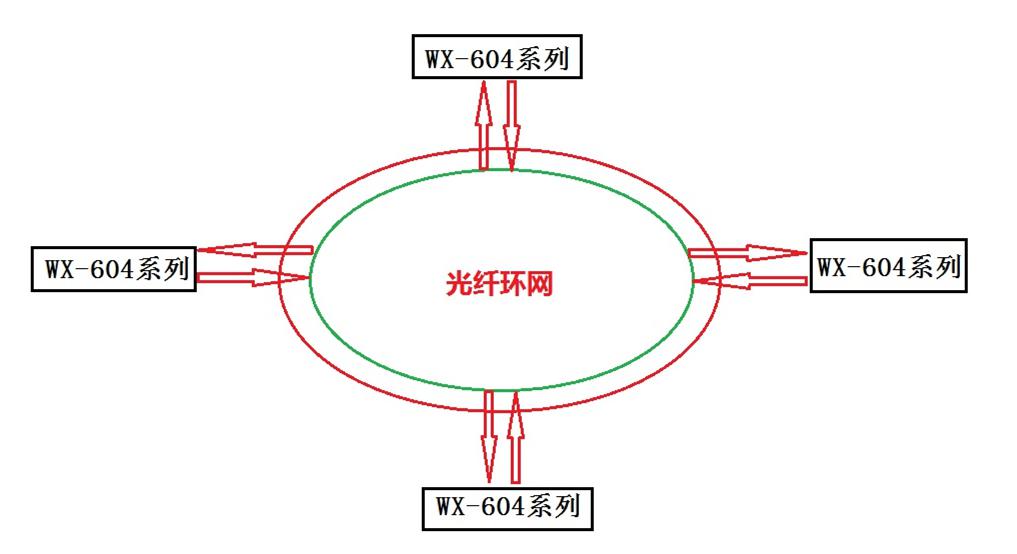

系统环路光口采用FPGA快速收敛技术。实现了以太网的环形链路传输和冗余保护。如图P1-1所示。一个环为主环,另一个环为备用环。当主环上的设备失效或光缆发生故障时,通过从主环向备用环的切换可继续维持以太网业务数据的正常工作。



故障倒换原理

WX-604系列双环自愈以太网光端机主站通过fpga快速收敛各站的光纤状态,当整个环网中所有各站都没有出现光纤告警时,主站自动把本设备的2个光口设置成阻塞模式,,这样所有各站上下的数据到主站后就终结掉,不会形成数据无限循环,造成网络拥塞,主站一直在扫描各站光纤状态,扫描各站数据不占用100m的光纤通道,是隔离单独的管理通道,当扫描到有光纤告警后,主站立刻把本端的2个光纤口设置成转发模式,这样整个网络还是联通的,起到保护倒换作用。当光纤回复正常后,主站立刻把本端在设置成阻塞模式。






  •
