【PY-6501】环网冗余型RS-232/485/422光端机0-6M(卡轨式)

 端子接线式


DB9口式


产品名称:工业级RS-232/485/422光端机(0-6M)(光纤环网冗余型)


产品品牌:博科嘉诚/BKJC


产品厂家:北京博科嘉诚科技有限公司


产品型号:PY-6501S-X          (一路RS232数据口,两路单模双纤光口,环网自愈总线式)
                  PY-6501S-X-A/B   (一路RS232数据口,两路单模单纤光口,环网自愈总线式)
                  PY-6501M-X          (一路RS232数据口,两路多模双纤光口,环网自愈总线式)
                  PY-6501S-Y           (一路RS485数据口,两路单模双纤光口,环网自愈总线式)
                  PY-6501S-Y- A/B   (一路RS485数据口,两路单模单纤光口,环网自愈总线式)
                  PY-6501M-Y           (一路RS485数据口,两路多模双纤光口,环网自愈总线式)
                  PY-6501S- Z           (一路RS422数据口,两路单模双纤光口,环网自愈总线式)
                  PY-6501S- Z- A/B   (一路RS422数据口,两路单模单纤光口,环网自愈总线式)
                  PY-6501M- Z           (一路RS422数据口,两路多模双纤光口,环网自愈总线式)
                  PY-6501S-3T           (二路同步RS485与一路同步RS232数据口,两路单模双纤光口,                                                           环网自愈总线式)
                  PY-6501S-3T-A/B    (二路同步RS485与一路同步RS232数据口,两路单模单纤光口,                                                            环网自愈总线式)
                  PY-6501M-3T           (二路同步RS485与一路同步RS232数据口,两路多模双纤光口,                                                          环网自愈总线式)

简介
        PY-6501系列工业数据光端机是一种专为工业领域开发的工业级光电转换器,可以在严酷的工业电磁环境下工作,PY-6501系列适用于各种工业数据接口(RS232、RS422、RS485),工业数据光端机通过光纤进行远距离及抗电磁干扰通讯,适合在中国不同地域温度环境中使用,为工业控制系统联网提供了方便、可靠的途径。同时也解决了电磁回波干扰、地环干扰以及雷击和浪涌的难题,极大的提高了数据通信的可靠性、安全性和保密性。

特点
       1、端口全线速收发数据。
       2、工业端子即插即用,无需额外配置。
       3、工业级元器件,能适应工业现场恶劣的工作环境。
       4、数据支持RS232、RS422、RS485接口。
       5、支持多种光纤接口形式
       6、金属外壳具有一定的防护等级。
       7、提供卡轨式、壁挂式等安装方式,适用于不同的安装条件。

光口
       1、数          量:   2路
       2、发送光功率:   ≥-15 dBm(SM)
       3、接收灵敏度:   <-35 dBm(SM)
       4、光          口:   SC/FC/ST,默认为ST口
       5、光    波   长:   1310/1550nm
       6、传输距离    :   单模20kM/40kM/80kM   多模2kM
       7、适用光纤    :   单模光纤或多模光纤

电口
        1、数      量:  1
        2、接口形式:  DB9孔或压线端子。
        3、传输距离:  RS232:15M      RS485/422:1200M
        4、传输速率:  0-6M(可选12M)
        5、拓扑结构:  点对点式、点对多点式、支链式、环网式

其它
        1、供电电源:  DC 9-30V    1A(可选配AC/DC 110V-260V转DC12V 电源适配器
        3、外形尺寸:  51mm×115mm×88mm
        4、工作温度:  -40℃~~+70℃
        5、存储温度:  -40℃~~+85℃
        6、运行湿度:  10%~~~95%(无凝露)

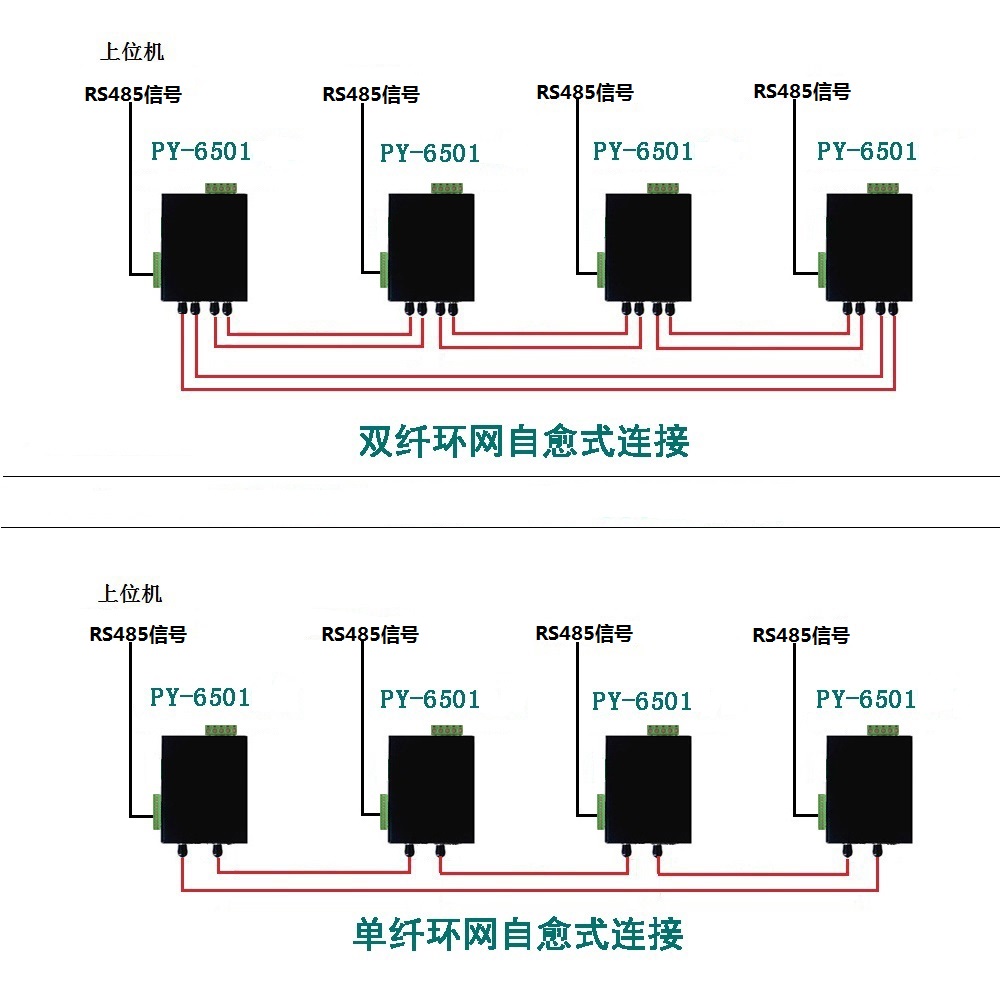

环网应用1:

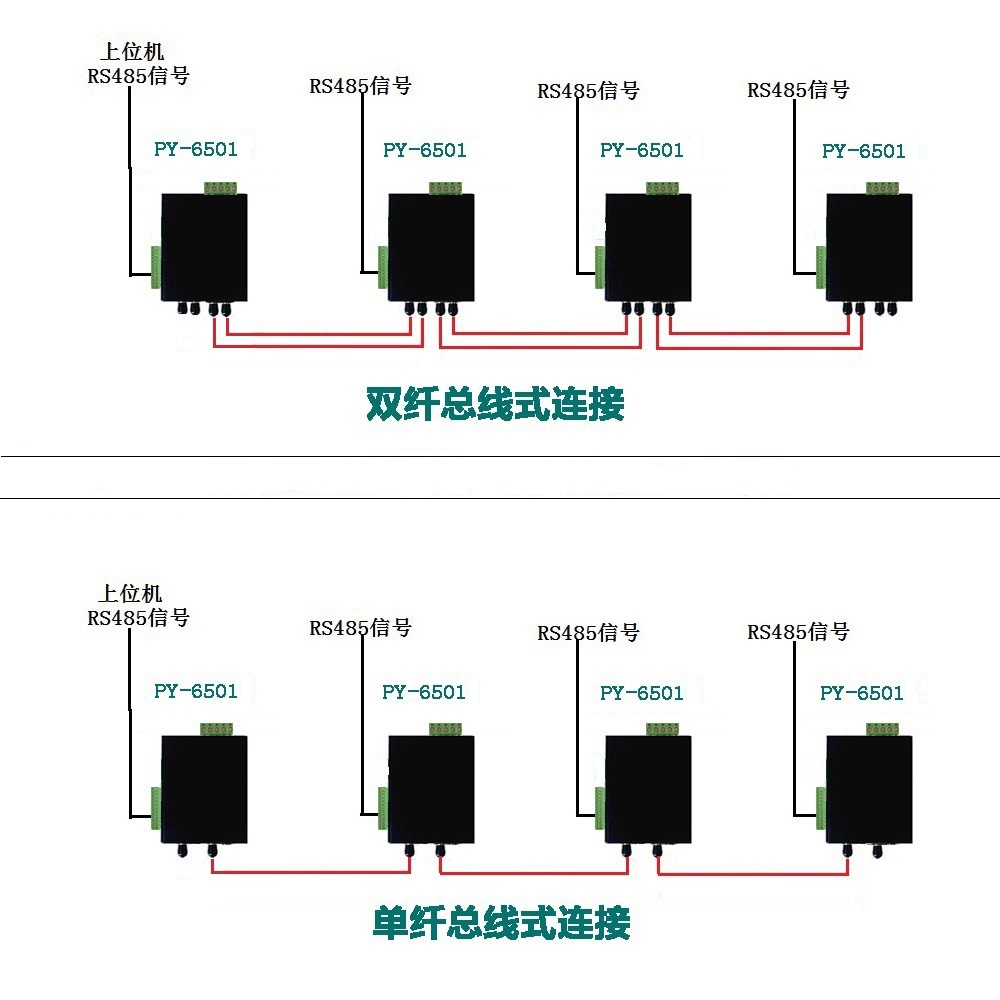

总线应用2:



  •
