产品名称：PROFIBUS-DP远程IO（8路数字量输入8路数字量输出模块 ）
产品品牌：博科嘉诚/BKJC
产品厂家：北京博科嘉诚科技有限公司
产品型号：WX-DI8DO8 （带有PROFIBUS-DP接口，8路数字量输入8路数字量输出）
WX-DI8DO8-K （8点开关量输入8点开关量输出扩展模块，可以扩展到任意WX-XXX之后）
简介：
本产品特点为小点数，每个模块单独带有PROFIBUS接口，能够实现模拟量通过PROFIBUS总线传输。

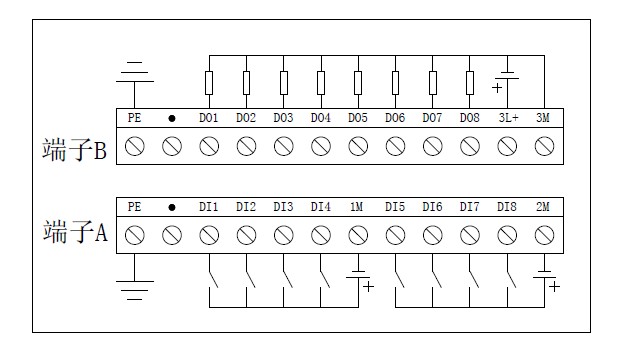

接线图如下
1．数字量输入特性
输入点数：16通道
输入类型：漏型/源型
输入电压
额定值：24V DC
最大允许电压：30V DC
浪涌电压：35V DC，0.5秒
信号“1”电压：18~30V
信号“0”电压：0~5V
最长输入延时：4.5ms
漏电流：最大1mA AC
可同时为“1”的输入点数：16
2．数字量输出特性
输出点数：8通道
输出类型：固态—MOSFET
输出电压
额定负载电压：24V DC
最大电压范围：20.4~28.8V DC
信号“1”电压：最小20V DC
信号“0”电压：最大0.1V DC（10K欧姆负载）
输出电流
信号“1”：0.5A
输出组数：2组
每组输出点数：8
同时为ON的输出点数：16
每组最大电流：4A
灯载：5W
接触电阻：0.3欧姆
每点漏电流（最大）：10uA
浪涌电流（最大）：8A，100ms
输出延时
关—开：最大50us
开—关：最大200us
3．隔离特性
光电隔离：500V AC，持续时间1分钟之内
每组隔离点数：8点（输出）/ 4点（输入）
4．电缆长度
非屏蔽：150米
屏蔽：500米
应用图如下
