简介：

       PY-1305AS是一款可通过一路RS-485/232主口扩展出4路RS-485从口的工业级光电隔离型RS-485分配器。可以有效的实现RS-485网络的中继、扩展与隔离。 采用先进的自动流控技术自动侦测RS-485信号流向无须其它硬件流控信号，用户无须更改软件 .PY-1305AS在具备光电隔离功能的同时，还在每个RS-485口处加入了120mAPTC过流保护和600WTVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。

特点：

◆ 主口端同时提供RS-232和RS-485两种接口
◆ 从口端可扩展出4路RS-485接口
◆ 3000V光电隔离保护
◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护
◆ 采用先进的自动流控技术自动侦测RS-485信号流向无须其它硬件流控信号，用户无须更改软件
◆ 宽范围电源供电电压，电压范围+9V～+30VDC以及+5VDC输入
◆ 透明传输、波特率自适应（0～1M ）
◆ 提供信号流向和电源（PWR）指示灯，方便查看工作状态
◆ 外壳采用铁质金属外壳，有效防止电磁干扰、散热良好、坚固耐用
◆ 可同时满足壁式和导轨安装
◆ 所有信号端和电源端的物理接口为12位接线柱，方便用户现场接线

性能：

◆接口标准：符合EIA/TIA RS-232和RS-485标准
◆工作方式：RS-485端：两线（D+、D-）半双工
◆RS-232端：三线(TxD、RxD、GND)半双工
◆通信速率：0-1M（自适应）
◆支持点数：每个RS-485口支持最大128个节点（标准负载）（要支持更多节点可以定做）
◆通信距离：RS-485：0～2Km （距离越远速率越低）
◆RS-232：0 ～15m
◆流控方式：自动流控（无须其它流控信号）
◆隔离电压：3000V
◆防雷电压：7V
◆防雷容量：600W/ms
◆静电保护：15KV
◆供电方式：外部供电
◆电源电压：同时提供+9V～+30VDC和+5VDC两种供电方式

                   （可选配AC/DC 220V转DC12V电源适配器）

◆物理接口：信号端和电源端一律为12位一体式接线柱
◆指示灯：提供信号流向和电源（PWR）三个指示灯
◆传输介子：普通平行线或双绞线
◆安装方式：壁挂式安装和工业导轨安装
◆环境温度：-40℃～85℃
◆环境湿度：0～95%
◆尺寸：110mm*85mm*25mm

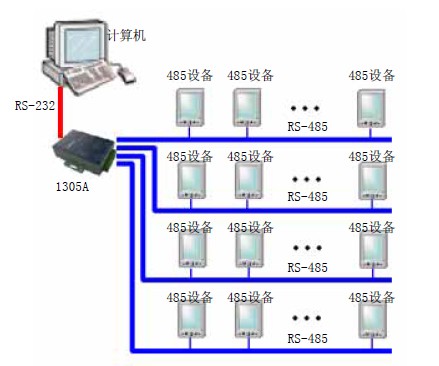

应用图：
