【PY-3601E】工业级RS-232/485/422转光纤-------单模单纤FC光口

产品名称:工业级串口光纤模块

产品品牌:博科嘉诚/BKJC

产品厂家:北京博科嘉诚科技有限公司

产品型号:PY-3601E-S(SC)  (单模单纤SC光口)
                  PY-3601E-S(FC)  (单模单纤FC光口)
                  PY-3601E-S(ST)  (单模单纤ST光口)
                  PY-3601EA-S          (电力专用:103 / 104 / 61850 等)

 简介
        PY-3601E-S-FC 工业级串口(RS-232/422/485)光纤媒质转换器采用金属外壳,支持工业导轨式安装、壁挂式安装等多种安装方式,同时提供RS-232/422/485接口。可实现RS-232/422/485串行数据通过光纤的远距离传输,可以有效延长串行通信信号的传输距离。该产品克服了传统串行通信的距离短、抗干扰能力差的缺点,同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题,极大的提高了数据通信的可靠性、安全性和保密性。


产品特点

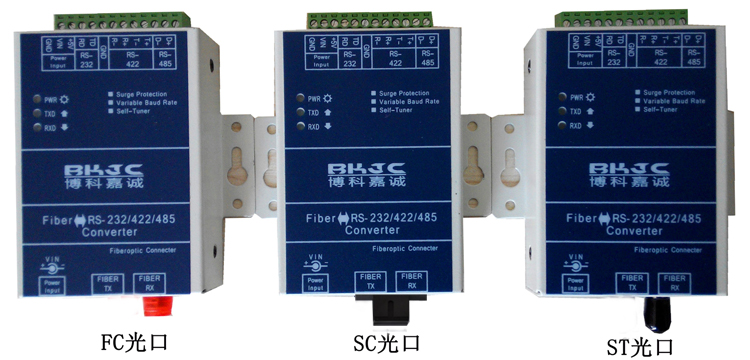

 1 光纤接口SC/ST/FC可选

 2 RS485的速率可达2M,支持宽压DC9-30V,

 3 串口端物理接口为12孔接线柱形式

 4 串口端同时提供RS-232、RS-422和RS-485三种接口,适用范围更广

 5 RS-485采用先进的自动流控技术,可自动识别信号流向

 6 串口端自适应RS-232、RS-422和RS-485接口,无选择开关,更简单方便

 7 同时提供两种形式电源接口,接线柱方式和插座方式,实际使用时接哪个都可以

 8 提供电源和信号方向(←和→)三个指示灯,方便用户查看通信状态

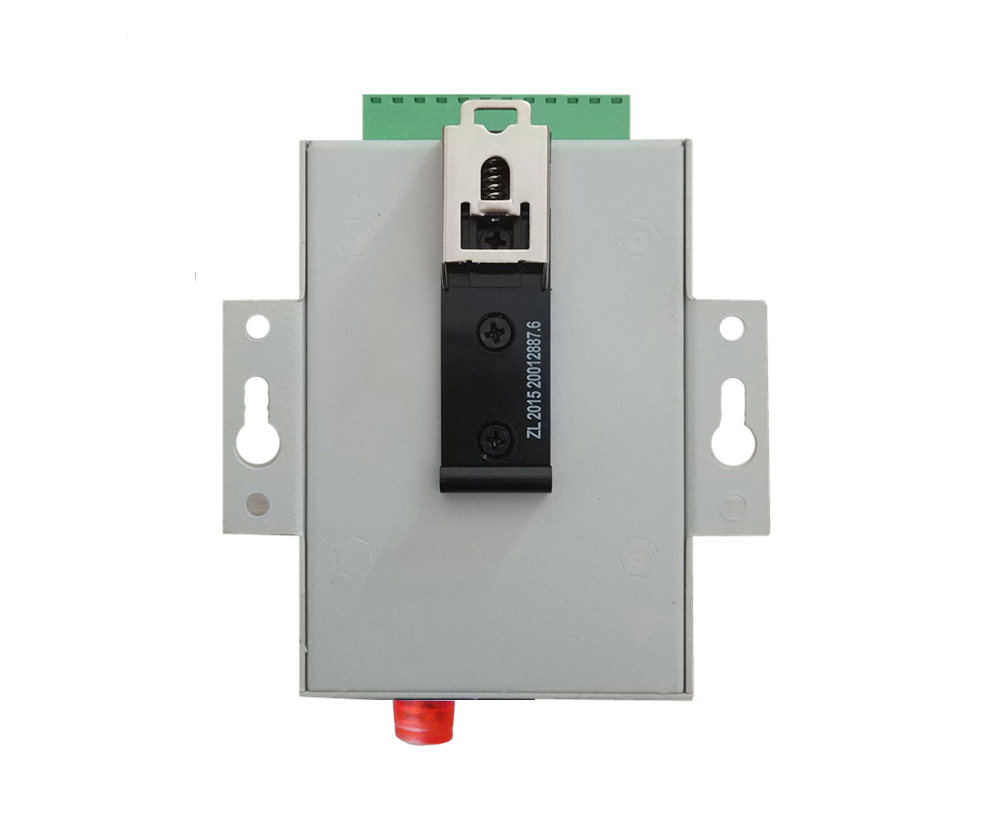

 9 外壳为金属铁质外壳,坚固、耐用,既可实现面板安装也可实现工业导轨安装


技术参数

通信电接口:  RS-232信号:RD、TD、GND(三线全双工)

                        RS-422信号:T+、T-、R+、R-(四线全双工)

                        RS-485信号:D+、D-(两线半双工)

通信速率:    0~128Kbps自适应

流控方式:    RS-485端为自动流控

支持点数:    32个节点(标准负载)

通信距离:RS-232: 15m

                  RS-422/485:0~3Km(速率越高距离越短)

防雷保护:    RS-422/485端:防雷保护容量600W/ms

             保护开启电压 :7~8V

             静电保护电压 :15kV

             RS-232端 :静电保护电压15kV

光纤接口:    FC/SC/ST可选(默认SC)

波    长:   1310nm  1550nm

适用光纤:    单模光纤或多模光纤

光纤传输距离:单模:20KM、40KM、80KM、120KM(默认20KM)多模:2KM

电源接口:    同时提供接线柱和同心插座两种接口

电源电压:    同时提供两种供电电压VIN和+5V

                      VIN输入范围为:+9~30V DC

                      +5V输入范围为:+5V DC

                     (可选配AC/DC 110-260V转DC12V电源适配器)

功    耗:   <0.5W

工作温度: -30℃~75℃

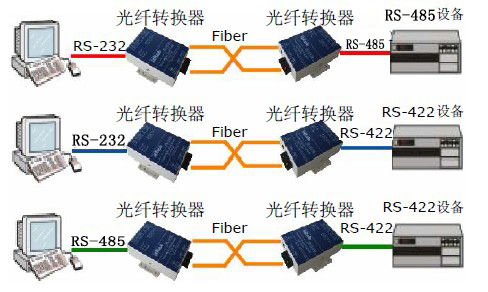

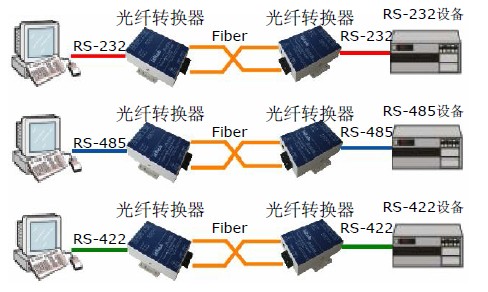

点对点式应用图:



多站点配合PY-GMK应用:
