产品名称：PROFIBUS远程IO，2路模拟量输入2路模拟量输出模块
产品品牌：博科嘉诚/BKJC
产品厂家：北京博科嘉诚科技有限公司
产品型号：WX-AI42 （带有PROFIBUS-DP接口，4路模拟量输入）
WX-AI4-K （4路模拟量输入扩展模块，可以扩展到任意WX-XXX之后）
简介：
本产品特点为小点数，每个模块单独带有PROFIBUS接口，能够实现模拟量通过PROFIBUS总线传输。
1. 性能参数
1.1. 通讯接口
l 带有扩展总线接口，可任意扩展在WX-XXX模块后面。
1.2. 模拟量输入特性
l 输入点数：2
l 输入类型：差分输入
l AD分辨率：12位
l 量程范围
n 电压输入（单极性）：0-10V, 0-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV
n 电压输入（双极性）：±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV,±50mV,±25mV
n 电流输入：0~20mA
l 数字格式数
n 单极性，全量程：0~32000
n 双极性，全量程：-32000~32000
l 输入分辨率
n 电压输入（单极性）：2.5 mV(0～10V量程)，1.25 mV (0～5V量程)
n 电压输入（双极性）：2.5 mV(±5V量程)，1.25 mV (±2.5V量程)
n 电流输入：5μA (0～20mA量程)
l 测量误差：小于0.5%
l 模数转换时间：小于300us
l 模拟量输入响应时间：2ms
l 共模抑制：40dB，DC to 60Hz
l 共模电压：信号电压+共模电压（必须小于12V）
1.3. 模拟量输出特性
l 输出点数：2
l 输出范围
n 电压输出：±10V
n 电流输出：0~20mA
l 输出分辨路
n 电压输出：12位
n 电流输出：11位
l 数字格式
n 电压输出：-32000~32000
n 电流输出：0~32000
l 精度：典型值: 满量程的±0.5%，最坏情况：满量程的±2%
l 稳定时间：
n 电压输出：100us
n 电流输出：2ms
l 最大驱动@24V用户电源
n 电压输出：最小5000Ω
n 电流输出：最大500Ω

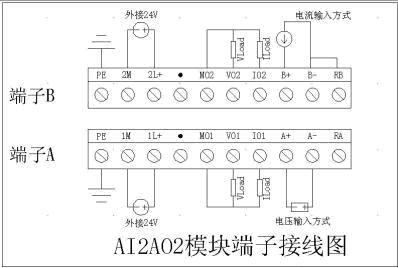

2. 端子接线方式

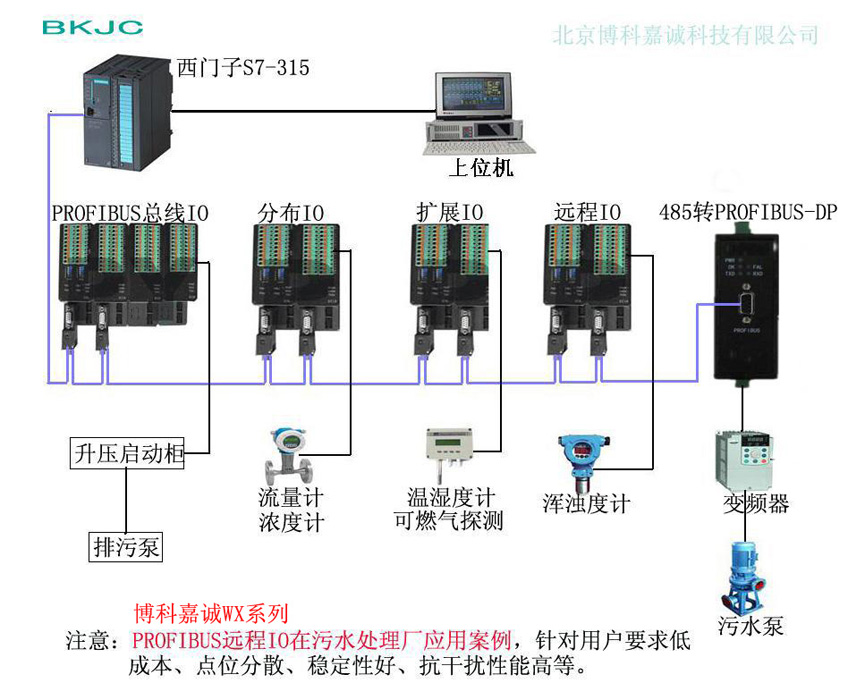

应用图例
